Опыт в строительстве домашних СЭС

Бывая на форумах и выставках по возобновляемой энергетике или просматривая данную тематику в интернет, иногда возникают вопросы, на которые не находишь ответ. Другое дело, если ты участвуешь в тренинге, где информацию представляют специалисты практики, имеющими большой опыт в реализации проектов «зеленой» энергетики, и в частности в строительстве домашних солнечных электростанций (СЭС).

Мне повезло, и я принял участие в тренинге «Как успешно реализовать проект солнечной энергетики», который на должном уровне организовала компания «Ib centre». Отмечу, было очень интересно и на все вопросы были даны понятные ответы. Особенно мне понравилась информация, представленная директором компании «Аванте» Александром Сокержинским.

Обладая более чем 10-ти летним опытом эксплуатации собственной домашней СЭС он так и назвал свою презентацию: «10 ошибок при проектировании и строительстве солнечных станций для жилых домов»

Учитывая, что это интересно моей аудитории я делюсь с вами уважаемый читатель его информацией и очень надеюсь, что это вам пригодится.

Ошибки бывают 2 типов: проектные и монтажные

Проектные

Неправильный расчет мощности в зависимости от расположения фото модулей (ФМ)

Неправильный расчет и монтаж ФМ на отдельных конструкциях по ветровой нагрузке.

Неправильное размещение инверторов. (Он очень доходчиво рассказывал, что, бывая на объектах он видел, как инверторы располагают где угодно, а это недешевое оборудование требует внимательного и бережного ухода).

Неправильное применение автоматических выключателей и предохранителей для защиты солнечной станции. (По поводу выключателей автор сделал заключение. Прежде всего, выключатели должны быть предназначены для постоянного и переменного тока, у первых гораздо лучше устроены камеры искрогашения, и соответствовать номинальной нагрузке).

Неправильное проектирование и монтаж системы заземления и защиты от импульсного напряжения.

Монтажные

Неправильное применение кабелей соединения в зависимости от назначения.

Неправильное соединение ФМ в стринги в зависимости от солнечной инсоляции.

Неправильное соединение ФМ с кабелями стрингов.

Ряды панелей стоят слишком близко и бросают тень друг на друга

Большое отклонение панелей от южного направления

Неправильный угол наклона к горизонту

Недостаточная вентиляция солнечных панелей.

Неправильный расчет мощности в зависимости от расположения ФМ влияет на КПД.

Оптимальное расположение ФМ — ориентация на юг, но не всегда есть возможность все ФМ расположить в этом направлении. Отклонение от южного направления более, чем на 30 градусов ведет к резкому снижению количества вырабатываемой электроэнергии. Поэтому для того, чтобы увеличить КПД солнечной станции, модулей надо поставить больше, чем мощность инвертора. Это обеспечит более плавную работу станции в течение дня и позволит увеличить выработку электроэнергии.

Неправильный расчет и монтаж ФМ на отдельных конструкциях по ветровой нагрузке.

Для СЭС чаще всего используют 250 Вт фотомодули, высота которых составляет 1,65м. Но в последнее время популярностью пользуются ФМ мощностью 320 Вт, высота которых 2 метра. И если не внести изменения в конструкцию, рассчитанную “по-старинке” на модуль 1,65м, то новые модули будут значительно выдаваться вверх, что может привести к их поломке при ветровой нагрузке.

Неправильное размещение инверторов.

Неправильное размещение инверторов может привести к перегреву в жаркое время. При размещении инверторов надо учитывать следующие факторы:

— в помещениях высотой до 2 метров, не следует размещать инвертора слишком высоко, не под потолком;

— удостоверьтесь, что на инвертор не будут попадать прямые солнечные лучи;

— маленькие помещения требуют обязательную принудительную вентиляцию в летний период.

Неправильное проектирование и монтаж системы заземления и защиты от импульсного напряжения.

Старая система заземления рассчитана от пробоя электроприборов в доме !!! Чтобы эффективно работала защита от молнии, надо делать новое заземление, с учетом того, что новые провода должны не доходить до щитка и старых проводов на расстояние 50 см.

Неправильное применение автоматических выключателей и предохранителей для защиты солнечных станции.

● автоматы ставить на постоянный ток

● правильно применять плавки и предохранители для солнечной системы (больше быстродействие)

Неправильное применение кабелей соединения в зависимости от назначения.

Нужно использовать силовые кабели, до 1000 вольт с учетом максимального напряжения.

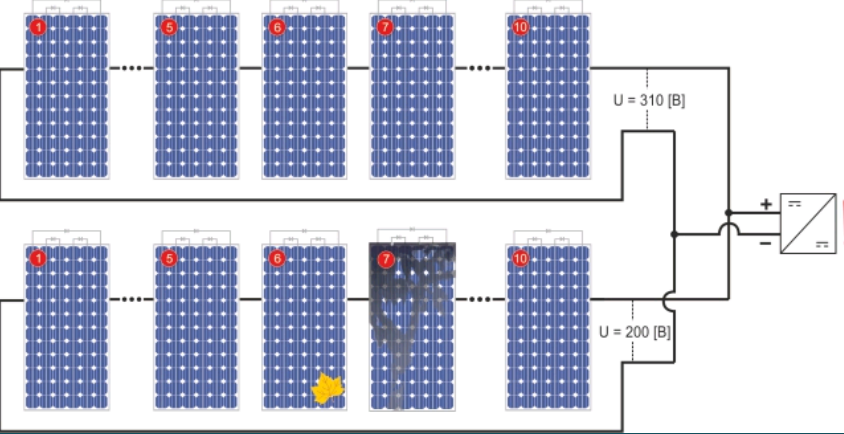

Неправильное соединение ФМ в стринги в зависимости от затенения

 В одном стринге 15 ФМ, если 2 стринга затеняются, то падает КПД. ФМ в стринги надо соединять выборочно, по схеме затенения.

Неправильное соединение ФМ с кабелями стрингов.

Рекомендуем брать латунные соединители — лучшее соединение, пайка, !!! стальные и оцинкованные не брать.

Ряды панелей стоят слишком близко и бросают тень друг на друга

Большое отклонение панелей от южного направления Отклонение от южного направления более, чем на 30 градусов ведет к снижению количества вырабатываемой электроэнергии.

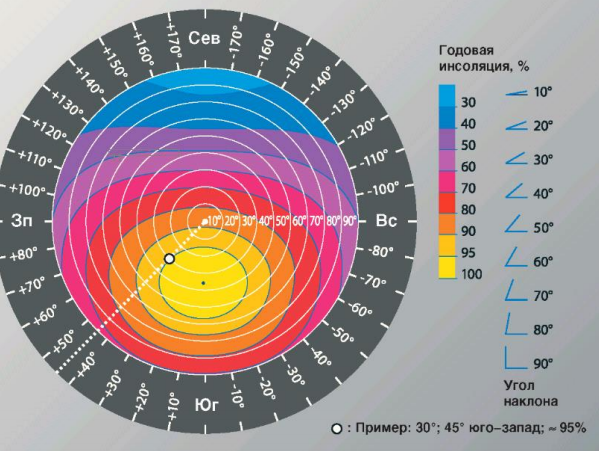

Диаграмма годовой солнечной инсоляции

Неправильный угол наклона к горизонту Оптимальным для автономной системы считается угол наклона равный широте местности.

Недостаточная вентиляция солнечных панелей

Между крышей и солнечной панелью должно быть свободное движение воздуха для отвода тепла. При нагревании солнечные панели снижают свою мощность — температурный коэффициент мощности указывается в спецификациях на панели и равен, в среднем -0,35% на 1 градус нагрева.

Покупать оборудование для строительства домашних солнечной электростанции необходимо до того, как вы определите, какая у вас нагрузка в доме и для чего вам нужна СЭС.
